ZN-NVD3604系列

ZN-NVD3604系列

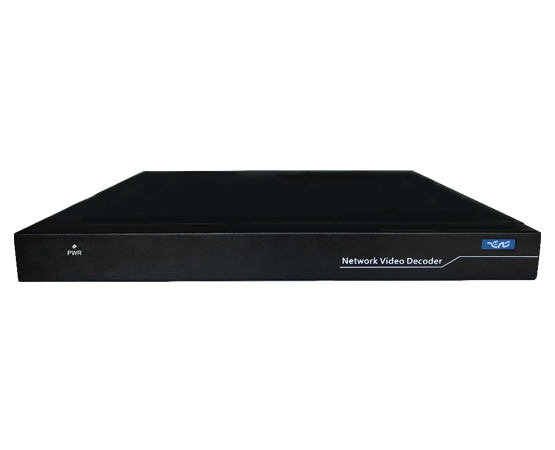

产品型号:ZN-NVD3604

应用场景:配套我司前后端产品,适用于银行、园区、校园等小微型监控中心解码显示业务;搭载IMS300平台更适用于公安、金融、能源等行业中小型监控中心的解码显示业务
产品详情咨询

* 同一型号产品可能有多个版本,不同版本的产品会存在差异(包括功能参数、LOGO设计、外观细节、产品资料等),请以实物为准。建议您在购买前就您将要购买的具体版本进行详细咨询。

产品概述
产品规格表

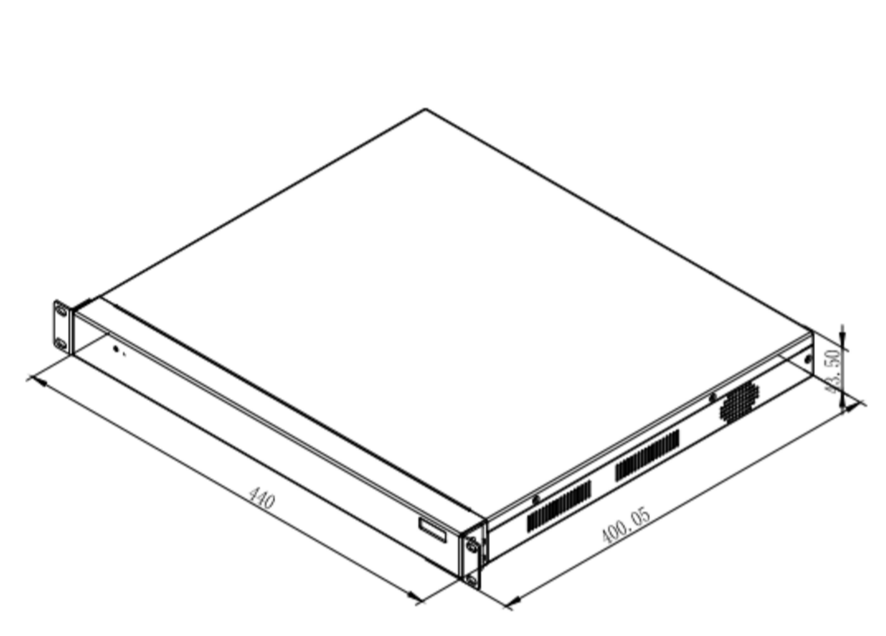

外形尺寸

产品介绍

      ZN-NVD3604是采用高性能嵌入芯片,面向我司终端解码显示市场,可实现4K@30fps及以下分辨率视频信号在不同规格拼接屏上的高清全帧率显示。支持H.265/H.264解码,支持多机分布式解码拼控,支持跨设备拼接、自由开窗、窗口漫游、报警上墙、计划上墙、视频源输入等功能,能够为中小微型电视墙解码系统提供强有力的支持。

  • 在设备外观上,采用标准1U一体化设计,可根据客户使用的场景及拼接屏组合,多设备叠加,灵活组合、简易扩容、方便维护;

  • 在显示效果上,可实现4K超高清输出显示,单屏16画面分割,最高支持800W分辨率解码,最多支持32路1080P@30fps分辨率解码等效果,让拼接屏显示灵活自如清晰;

  • 在设备运行上,采用工业级嵌入式系统,可满足7*24小时工作模式,保障设备稳定可靠的运行;

  • 在设备操控上,支持IMS300平台管理多个设备,可实现灵活便捷的布局操作、升级维护及协作管理;

  • 在拓展应用上,可配合我司的SDK做拓展,可实现多场地音视频信号的互联互通,充分满足公安、金融、能源等行业中小型监控中心等场景的超高清、多功能需求。

产品特点

  • 广泛兼容

     不同类型显示屏,随意拼接;

     配套IMS300平台可实现第三方厂家的解码上墙;

     支持乐动网页版登录入口、Onvif、RTSP码流的解码,随需选择。

  • 便捷操控

     支持多组不同电视墙方案;

     支持多设备自由叠加组合;

     支持IMS300平台统一管理;

     输出接口与物理屏可自由连接。

  • 性能卓越

     最高可支持800W分辨率解码上墙;

    单屏支持4K@30fps超高清输出显示;

    多台设备堆叠组网后,设备能力累加;

    支持不同编码模式的视频混合接入解码显示;

    支持8路800W、12路500W、20路300W、32路1080P@30fps及以下分辨率解码上墙。

  • 功能多样

     支持报警上墙功能;

     支持计划上墙功能;

     支持双HDMI视频源输入;

     支持自由开窗和窗口漫游功能。

产品概述

  • 工业级嵌入式LINUX系统

  • 标准1U机箱

  • 设备叠加灵活方便稳定,可根据市场需求灵活配置解码器

  • 支持2个1080P的HDMI信号输入(向下兼容)

  • 支持H.265/H.264解码

  • IMS300软件控制

  • 可按照项目需求自由增加编码节点

  • 支持4路DVI视频输出

  • 支持2路4K显示输出和2路1080P显示输出

  • 支持开窗和漫游功能,单屏支持16个窗口

  • 支持800W分辨率解码(标准分辨率向下兼容)

  • 最多支持8路800W、12路500W、20路300W、32路1080P@30fps及以下分辨率解码上墙

  • 支持解码视频格式MPEG4/H.264/H.265/MJPEG

  • 支持1个 RJ45;10M/100M/1000M自适应以太网口

  • 支持双向语音对讲功能(需要转接头)

  • 单屏支持1/4/9/16画面分割显示

  • 融合窗口支持1/4/9/16/25/36/64画面分割显示

  • 支持1个标准232接口, 1个RJ45,1个485

  • 支持4路本地报警输入,4路本地报警输出

  • 支持报警触发和计划上墙

  • 支持修改输出颜色参数

  • 支持TCP/IP协议,支持RTSP/ TCP等网络协议

  • 支持远程获取系统运行状态、系统日志

  • 支持远程重启,远程升级和恢复默认设置等操作

  • 支持用户权限管理,支持黑白名单功能

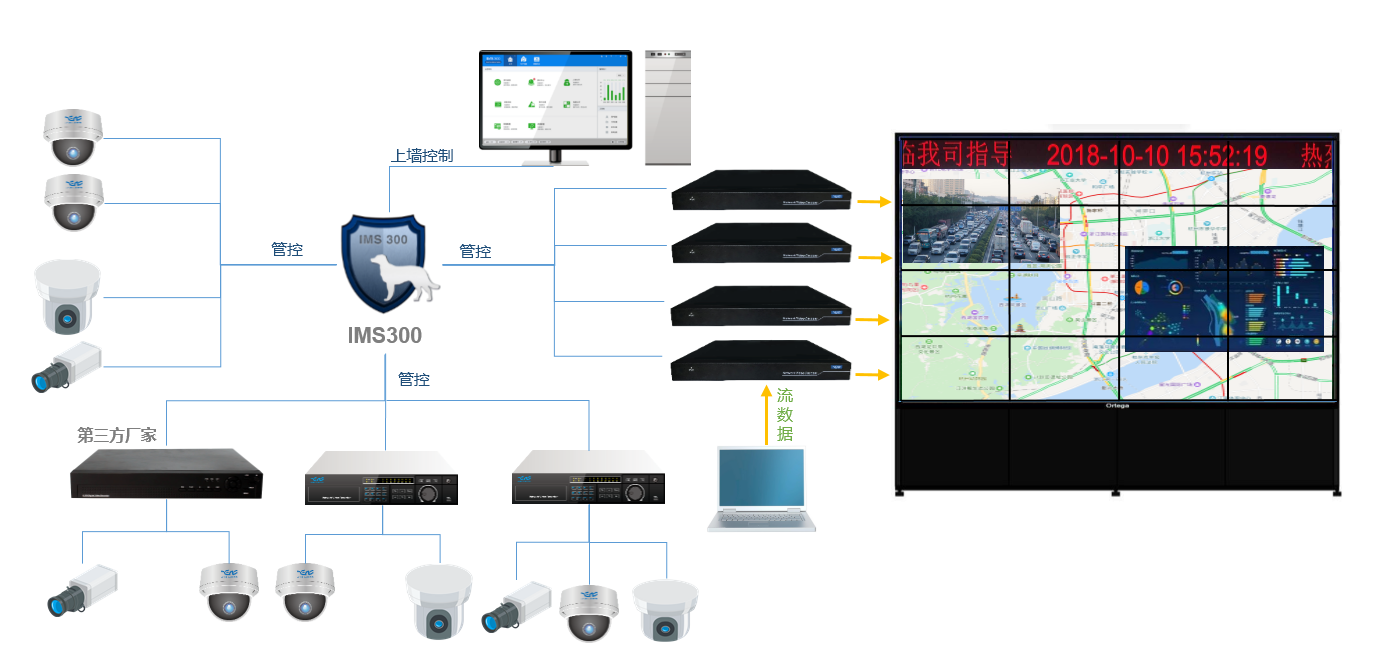

    应用拓扑图

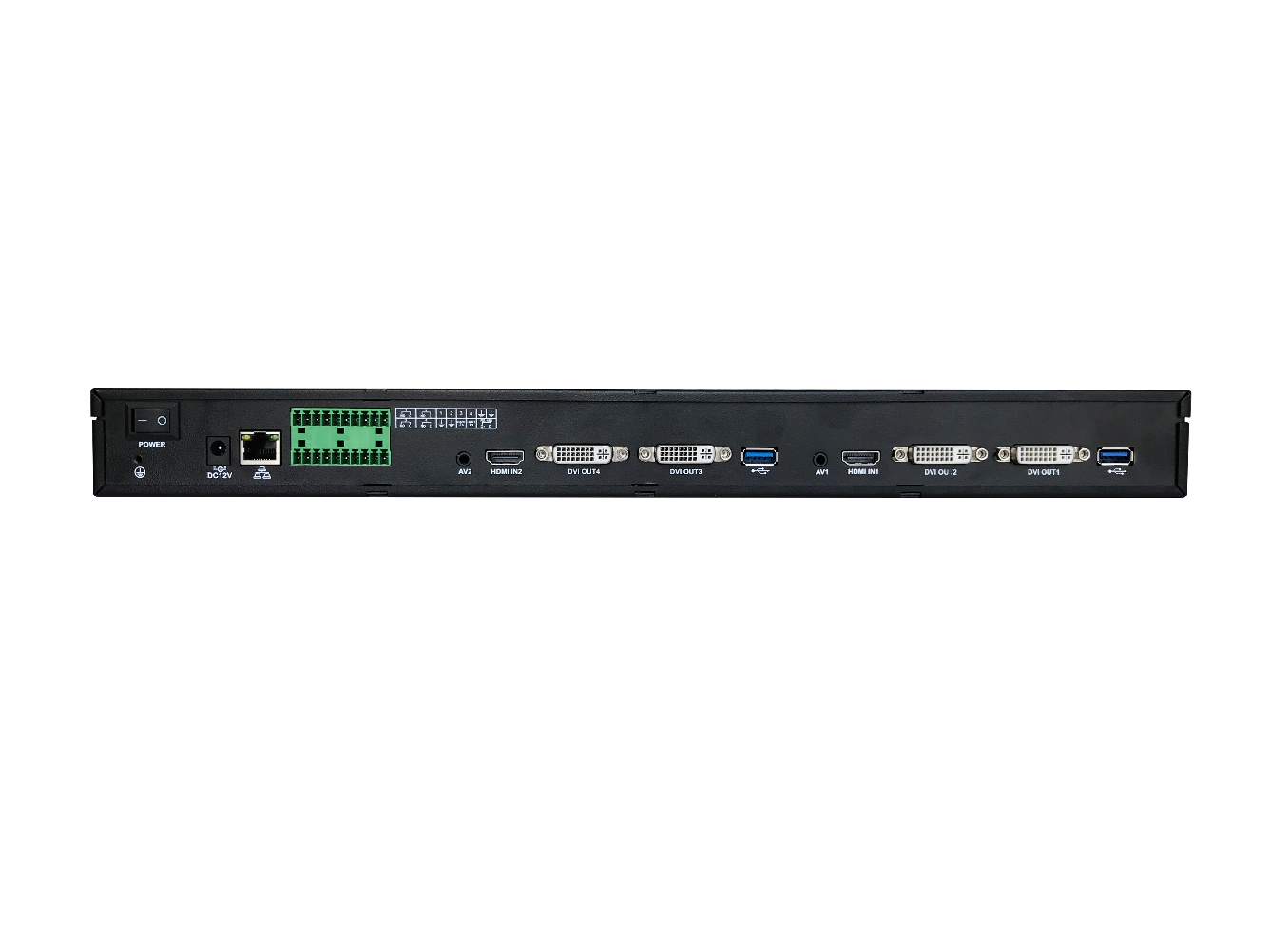

 背板接口图












NVD36XX系列
型号ZN-NVD3604
操作系统嵌入式Linux
视频输入HDIMI接口2个
输入分辨率1280x960、1280x1024、1360x768、1366x768、1400x1050、1440x900、1600x900、1680x1050、1920x1080
带宽接入能力192Mbps
视频输出DVI接口4个
输出分辨率1024x768、1280x720、1280x1024、1366x768、1920x1080、3840x2160
支持4K输出2个接口支持
解码能力视频解码标准H.265/H.264
最高解码能力8路800W、12路500W、20路300W、32路1080P@30fps及以下分辨率
其他画面分割单屏1,4,9,16画面分割
窗口控制支持自由开窗、窗口漫游、窗口叠加显示
语音对讲双向语音对讲功能(需要转接头)
外部接口网络接口1个   RJ45;10M/100M/1000M自适应以太网口
音频接口2路3.5mm音频输入接口(电平:2.0Vp-p,阻抗:1千欧)
USB接口2个USB
报警输入4路
开关量
报警输出4路
继电器NO﹑NC
RS-2321路
RS-4851路,半双工
结构尺寸1U高度,440mm*400mm*43.5mm
包装535mm*525mm*225mm
重量5.5kg
安装方式机架安装,台式安装
电气性能电源DC12V
工作温度0℃--+55℃
工作湿度10%--90%
功耗≤10W
